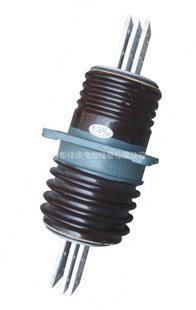

CLB-10KV/200A 3150A戶內鋁導體穿墻套管

  一、產品概述
高壓穿墻套管(以下簡稱套管)適用于額定電壓(10~35)KV,頻率(15~60)Hz的三相交流系統電站和變壓所配電裝置上,供導電部分穿過隔板、墻壁或其他接地物,起絕緣支架和外部導線(母線)間固定連接之用。

二、使用環境條件
a、環境溫度不高于+40℃,不低于-40℃;
b、海拔高度不超過1000m;
c、相對濕度月平均值不大于90%;
d、周圍空氣應不受腐蝕或可燃氣體、水蒸氣等明顯污穢;
e、無經常性的劇烈振動
CLB-10KV/200-3150A戶內鋁導體穿墻套管
三、用途及分類
    穿墻瓷套管用于電站和變電所配電裝置及高壓電器,供導線穿過接地隔板、墻壁或電器設備外殼,支持對到點部分使之對地或外殼絕緣。

穿墻套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線套管穿墻瓷套管、鋁導體穿墻瓷套管和鋁導體穿墻瓷套管。
    當鋁導體與母線直接相聯時。易產生電化腐蝕,接觸面溫升過高而導致接頭燒壞,影響設備設備壽命,故應采用銅鋁過渡接頭,但有給現場施工帶來麻煩,采用鋁導體瓷套管則可解決上述問題。
     戶內、戶外穿墻瓷套管由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成(母線夾板通常由用戶按母線尺寸自配)。

  CLB-10KV/200-3150A戶內鋁導體穿墻套管型號參數表:


型號

額定電壓KV

額定電流A

工頻電壓KV不小于

BIL KV peak不小于

彎曲破壞負荷kN不小于

5秒鐘短時電流kA不小于

干耐受

濕耐受

擊穿

CLB-10/200

10

200

47

30

75

80

7.5

3.8

CLB-10/400

10

400

47

30

75

80

7.5

7.2

CLB-10/600

10

600

47

30

75

80

7.5

12

CLB-10/1000

10

1000

47

30

75

80

7.5

20

CLB-10/1500

10

1500

47

30

75

80

7.5

30

CLB-10/2000

10

2000

47

30

75

80

7.5

-

CLB-10/3000

10

3000

47

30

75

80

7.5

-

CLB-10/3150

10

3150

47

30

75

80

7.5

-



L

L1

L2

L3

L4

B

d1

d2

a1

a2

b1

450

350

165

10

48

100

2-φ;12

φ12

165

15

30

3

450

350

165

10

48

100

2-φ12

φ12

165

15

40

5

450

350

165

10

48

100

2-φ12

φ12

165

15

40

8

450

350

165

10

75

100

2-φ12

φ12×4

165

15

60

12

450

350

165

12

75

100

2-φ12

φ12×4

165

15

60*2

10
