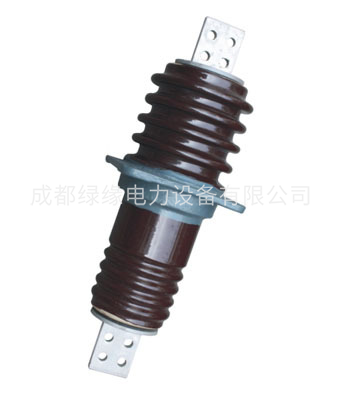

CWLB-6KV系列穿墻套管
一、產品簡介
穿墻套管適用于工頻交流電壓為35kV及以下電廠、變電站的配電裝置和高壓電器，作導電部分穿過墻壁或其它接地物的絕緣和支持用。套管適用于環境溫度-40℃~+40℃，當套管在環境溫度高于+40℃，但不超過+60℃時，套管的工作電流建議按環境溫度每增高1℃，額定電流負荷降低1.8%。
二、型號說明
CL——戶內鋁導體穿墻套管
CLB——戶內鋁導體穿墻套管（加強型）
C——戶內銅導體穿墻套管
CWL——戶外——戶內鋁導體穿墻套管
CWLB——戶外——戶內鋁導體穿墻套管（加強型）
CW——戶外——戶內銅導體穿墻套管
CWWL——戶外——戶內耐污型鋁導體穿墻套管
CWW——戶外——戶內耐污型銅導體穿墻套管
CM——戶內母線穿墻套管
CMWW——戶外——戶內耐污型母線式穿墻套管
字母后數字為設計順序號。
對帶導體套管，短橫后分?jǐn)?shù)：分子為套管額定電壓千伏數；Q表示大爬距；分母為套管額定電流安培數；第二個短橫后數字為污穢等級號；第三個短橫后字母G表示高原型。
對母線式套管，字母后第一個短橫后數字為額定電壓千伏數；第二個短橫后數字為套管瓷套內孔徑直徑毫米數；第三個短橫后數字為污穢等級號。
三、使用環境條件
1)戶外套管
環境溫度不高于＋40℃，不低于-40℃；
海拔不超過l000m；
風速不大于34m/s
產品的使用環境的空氣污穢程度，按GB/T5582 分為Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 級；
無經常性的劇烈振動
四、組成構件
套管由瓷件、金屬附件、安裝法蘭和導電排（桿）等組成。
五、用途及分類
穿墻瓷套管用于電站和變電所配電裝置及高壓電器，供導線穿過接地隔板、墻壁或電器設備外殼，支持導電部分使之對地或外殼絕緣。
穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線穿墻瓷套管、銅導體穿墻瓷套管和鋁導體穿墻瓷套管。
當銅導體與母線直接相連時，易產生電化腐蝕，接觸面溫升過高二導致接頭燒壞，影響設備壽命，故應采用銅鋁過渡接頭，但又給現場施工帶來麻煩，采用鋁導體瓷套管則可解決上述問題。
戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。
穿墻瓷套管的各項性能符合GB12944.1《高壓穿墻瓷套管技術條件》的規定。
CWLB-6KV系列穿墻套管基本參數:
| 名稱 | 型號 | 額定電壓 | 額定電流（A） | 備注 |
| 鋁戶導體外陶瓷穿墻套管 | CWLB- | 6 | 200、400、600、1000、1500、2000、3000、3150 |
|
