CLB-20KV戶內鋁排陶瓷穿墻套管

  一、產品概述
CLB-20KV戶內鋁排陶瓷穿墻套管(以下簡稱套管)適用于額定電壓(10~35KV),頻率(15~60Hz)的三相交流系統電站和變電所配電裝置上,供導電部分穿過隔板、墻壁或其它接地物,起絕緣支持和外部導線(母線)間固定連接之用。

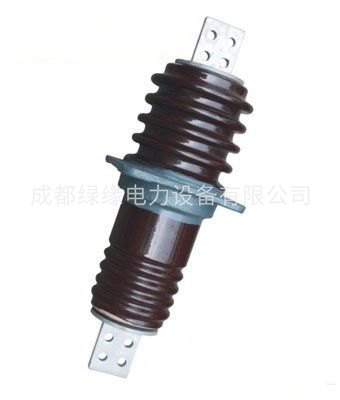

CLB-20KV戶內鋁排陶瓷穿墻套管
二、使用條件
A、戶內套管
    1、環境溫度不高于+40℃,不低于-40℃;
    2、海拔高度不超過1000m;
    3、相對濕度月平均值不大于90%;
    4、周圍空氣應不受腐蝕性或可燃氣體、 水蒸氣等明顯污穢;
    5、無經常性劇烈振動;
B、戶外套管
    1、環境溫度不高于+40℃,不低于-40℃;
    2、海拔不超過1000m;
    3、風速不超過34m/s;
    4、 產品的使用環境的空氣污穢程度,按GB/T5582分為Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 級;
    5、無經常性的劇烈振動

二、產品特點
    套管由瓷件、金屬件、安裝法蘭和導電排(桿)等組成 。

三、用途及分類
    穿墻瓷套管用于電站和變電所配電裝置及高壓電器,供電線穿過接地隔板、墻體或電器設備外殼,支持導電部分使之對地或外殼絕緣。
    穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線穿墻瓷套管、鋁導體穿墻瓷套管和鋁導導體穿墻瓷套管。
    當鋁導體與母線直接相連時,易產生電化腐蝕,接觸面溫升過高而導致接頭燒壞,影響設備壽命,故應采用鋁過渡接頭,但又給現場施工帶來麻煩,采用銅鋁導體瓷套管則可解決上述問題。
     戶內。戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成(母線夾板通常由用戶按母線尺寸自配)。
     穿墻瓷套管的各項性能符合GB12944.1《高壓穿墻瓷套管技術條件》的規定。

四、安裝使用說明
   1、穿墻瓷套管適用于工頻交流額定電壓40.5kv以下,安裝電周圍環境溫度為-40℃~+40℃,海拔不超過1000m之電站及變電所配電裝置。
    2、
戶內穿墻套管不適用于對套管的瓷釉、金屬附件及水泥膠合劑有破壞作用或足以降低套管電氣性能的場所。
    3、穿墻瓷套管在運行中如產生局部放電現象時,應檢查瓷套管法蘭處或內腔有無噴鋁層局部脫落現象,如有應及時采取臨時均壓措施。
     4、安裝母線穿墻套管的墻孔應按其法蘭加強筋******尺寸開孔。

CLB-20KV戶內鋁排陶瓷穿墻套管型號參數:

型號

額定電壓KV

額定電流

A

5S短時電流KA≮

戶外端公稱爬電距離mm

工頻電壓(KV)不小于



BIL  KV Peak≮

彎曲破壞負荷KN≮

干耐受

濕耐受

擊穿

可見電暈

CLB-20/200

20

200

-

400

75

50

120

14.8

125

8

CLB-20/400

20

400

-

400

75

50

120

14.8

125

8

CLB-20/600

20

600

12

400

75

50

120

14.8

125

8

CLB-20/1000

20

1000

20

400

75

50

120

14.8

125

8

CLB-20/1500

20

1500

30

400

75

50

120

14.8

125

8

CLB-20/2000

20

2000

40

400

75

50

120

14.8

125

8

CLB-20/3150

20

3150

60

400

75

50

120

14.8

125

8

CLB-20/4000

20

4000

80

400

75

50

120

14.8

125

8



L

L1

L2

L3

L4

B

d1

d2

a1

a2

a3

b

b1

700

530

250

14

85

120

2-φ14

2-φ12

175

30

15

40

6

710

540

250

14

85

150

2-φ14

2-φ12

150

30

15

60

8

710

540

250

14

85

150

2-φ14

2-φ12

150

30

15

60*2

8

780

550

255

14

115

250

2-φ15

2-φ18

200

50

25

100*2

8

780

550

255

14

115

250

2-φ15

2-φ18

200

50

25

100*3

8

780

550

255

14

115

250

2-φ15

2-φ18

200

50

25

100*3

10
