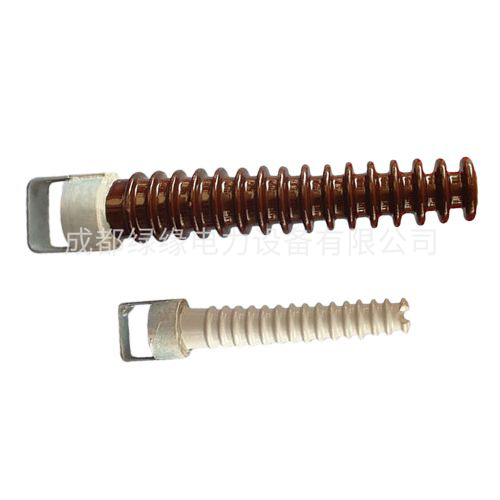

瓷橫擔絕緣子
一、用途、結構簡介
高壓線路瓷橫擔絕緣子用于高壓架空輸配電線路中絕緣和支持導線，它可以替代懸式絕緣子和針式絕緣子。瓷橫擔絕緣子采用實心不可擊穿的瓷件與金屬附件膠裝而成，具有自潔性好，維護簡單，線路材料省，造價低，運行安全可靠等優點。
二、型號說明
S——膠裝式（實心）瓷橫擔絕緣子；
SC——全瓷式（實心）瓷橫擔絕緣子；
“—”后數字為50%全波沖擊閃絡電壓，kV；
數字后“Z”為直立式（水平式不表示）。
瓷橫擔絕緣子型號參數：
| 型號 | 總長 | 安裝孔與線槽中心距離 | 絕緣距離 | 瓷件頂端直徑 | 瓷件******棱徑 | 線槽寬度 | 安裝孔 | 安裝面 | 抗彎破壞負荷 | 工頻濕閃絡電壓 | 50%全波沖擊閃絡電壓 | 爬電距離 | |||
| l2±2 | R±2 | 直徑d1+3-1 | 高度 | b | l3 | ||||||||||
| SC-185 | 400 | 340 | 315 | 45 | 75 | 22 | / | 18 | 68 | 45 | 60 | 2.5 | 50 | 185 | 320 |
| SC-185Z | 400 | 340 | 315 | 45 | 75 | / | 11 | 18 | 68 | 45 | 60 | 2.5 | 50 | 185 | 320 |
| SC-210 | 450 | 390 | 365 | 45 | 82 | 22 | / | 18 | 72 | 45 | 60 | 2.5 | 60 | 210 | 380 |
| SC-210Z | 450 | 390 | 365 | 45 | 82 | / | 11 | 18 | 72 | 45 | 60 | 2.5 | 60 | 210 | 380 |
| SC-280 | 600 | 530 | 490 | 60 | 110 | 26 | / | 22 | 90 | 50 | 80 | 3.5 | 100 | 280 | 600 |
| SC-280Z | 600 | 530 | 490 | 60 | 110 | / | 13 | 22 | 90 | 50 | 80 | 3.5 | 100 | 280 | 600 |
