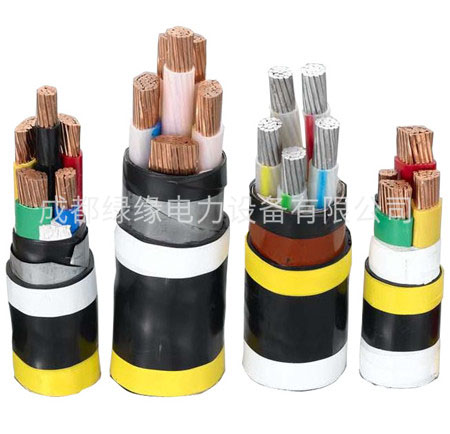

NH VV22 3×2.5+1×1.5 3×300+1×150B耐火電力電纜
產品簡介
NH VV22 3×2.5+1×1.5 3×300+1×150B耐火電力電纜
敷設在室內、隧道、電纜溝或埋地等能承受機械外力的場合，但不能承受大的拉力
工頻額定電壓U0/U:0.6/1kV。
電纜導體的最高允許長期工作溫度：
阻燃聚氯乙烯：70℃/105℃.
交聯聚乙烯：90℃
電纜敷設時環境溫度應不低于0℃
電纜的彎曲半徑：
電力電纜：單芯電纜≥40D，多芯電纜≥30D 控制電纜：≥12D
B系列塑料電線：≥4D（電纜直徑小于25mm時），≥6D（電纜直徑大于25mm時）
耐火電纜外徑比：截面25mm2以下比普通同類型號產品規格大15%，截面25mm2以上比普通同類產品的規格大25%。
產品的電氣性能、物理機械性能、載流量與普通產品相同
耐火試驗標準采用IEC331或GB12666.6
?NH VV22 3×2.5+1×1.5 3×300+1×150參數表：
| 序號 | 芯數截面mm2 | 絕緣厚度mm | 鋼帶規格mm | 護套厚度mm | 電纜近似外徑mm |
| 43 | 3×2.5+1×1.5 | 0.8 | 2×0.2×20 | 1.8 | 15.5 |
| 44 | 3×4+1×2.5 | 1.0 | 2×0.2×20 | 1.8 | 17.6 |
| 45 | 3×6+1×4 | 1.0 | 2×0.2×20 | 1.8 | 18.8 |
| 46 | 3×10+1×6 | 1.0 | 2×0.2×25 | 1.8 | 21.8 |
| 47 | 3×16+1×10 | 1.0 | 2×0.2×25 | 1.8 | 24.3 |
| 48 | 3×25+1×16 | 1.2 | 2×0.2×25 | 1.8 | 25.2 |
| 49 | 3×35+1×16 | 1.2 | 2×0.2×25 | 1.9 | 28.1 |
| 50 | 3×50+1×25 | 1.4 | 2×0.5×30 | 2.0 | 33.1 |
| 51 | 3×70+1×35 | 1.4 | 2×0.5×30 | 2.1 | 37.0 |
| 52 | 3×95+1×50 | 1.6 | 2×0.5×35 | 2.3 | 42.6 |
| 53 | 3×120+1×70 | 1.6 | 2×0.5×35 | 2.4 | 46.0 |
| 54 | 3×150+1×70 | 1.8 | 2×0.5×35 | 2.6 | 50.0 |
| 55 | 3×185+1×95 | 2.0 | 2×0.5×40 | 2.9 | 55.8 |
| 56 | 3×240+1×120 | 2.2 | 2×0.5×45 | 3.1 | 61.9 |
| 57 | 3×300+1×150 | 2.4 | 2×0.5×45 | 3.3 | 67.96 |
