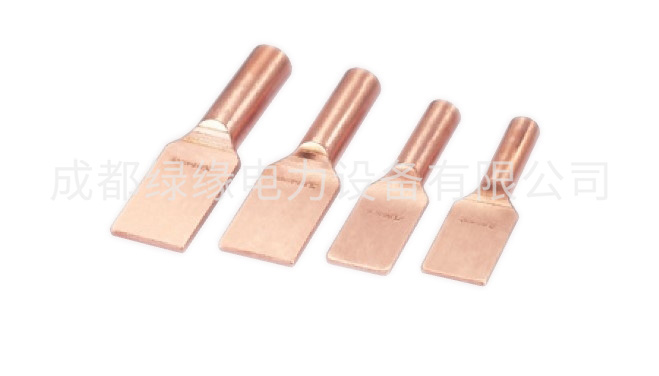

壓縮型銅設備線夾
一、簡單介紹
SYT?壓?縮型銅設備線夾??適用于變電所母線引下線與電氣設備(如變壓器、斷路器、隔離開關、穿墻套管等)的出線端子接續,.設備線夾從材質上分為鋁設備線夾、銅設備線夾和銅鋁過渡設備線夾.
二、結構說明
SYT壓縮型銅設備線夾適用于變電所母線引下線與電氣設備（如變壓器、斷路器、隔離開關、穿墻套管等）的出線端子接續,.設備線夾從材質上分為鋁設備線夾、銅設備線夾和銅鋁過渡設備線夾.根據安裝方法和結構形式的不同,設備線夾分為螺栓型、壓縮型兩種.每種形式的線夾又與安裝電氣設備端子所形成的角的不同分為0度、30度、45度、90度四種.
壓縮型銅設備線夾型號參數：
| 型號 | 主要尺寸（mm） | ||||
| D | A | L | L1 | L2 | |
| SYT-95 | 20 | 40 | 150 | 60 | 70 |
| SYT-120 | 22 | 40 | 160 | 65 | 70 |
| SYT-150 | 25 | 50 | 170 | 70 | 75 |
| SYT-185 | 27 | 50 | 180 | 75 | 80 |
| SYT-240 | 30 | 50 | 190 | 80 | 85 |
| SYT-300 | 32 | 60 | 210 | 90 | 90 |
| SYT-400 | 36 | 60 | 220 | 90 | 100 |
| SYT-500 | 40 | 80 | 230 | 100 | 100 |
| SYT-630 | 45 | 80 | 235 | 110 | 100 |
| SYT-800 | 50 | 100 | 270 | 110 | 120 |
