T型端子
一、產品概述

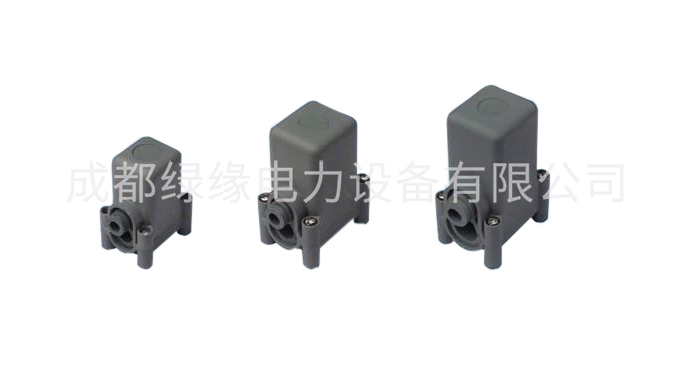

JXT2系列“T”接端子主要適用于建筑、工業電氣設備中作主電纜(干線)不能切斷時的“T”形分線連接用。該產品在繼承了JXT1系列“T”接端子的所有優點的基礎上突出了其安全防護性能，同時從產品外形到內在結構上進行更精心的突破性的工業設計，使其不僅具有纖小美觀的外形，同時更具有可靠緊湊的內部結構。該產品的推出在大大提高了其性能價格比的同時也拓展了其使用范圍，給設計師們提供了足夠的想象空間，是電纜“T”接端子產品領域里的一朵奇葩。
該產品符合IEC947－7－1，GB14048.7.1和JB／9659.1標準。
二、產品優點
“T”接端子能實現電纜不切斷時的干線分線，組態靈活◇實現銅或鋁導體的可靠連接，實現銅－鋁過渡◇所有電性能指標均符合IEC國際標準，具導電性好、電阻損耗低、電壓降小等優點，接觸點壓降僅為1.98mV,是國際標準的2／3◇較強耐熱性和抗沖擊能力，可承受120A／mm2的短路強度試驗，絕緣基座采用不燃燒材料制作、耐老化性能優良◇安裝方便，節省施工工時，不用線鼻子（端頭），實現裸導體連接，深受施工隊伍歡迎◇與插接式母線槽及分支電纜相比，節省50％-70％的工程費用。
三、結構特點
JXT2系列“T”接端子由絕緣基座、接線框、防護罩三部分組成，接線框由導線夾、螺釘、螺母和支承框五種零件組成，導線夾與導線接觸面呈包容形的犬牙交錯結構，具有接觸面大、壓接可靠的特點，通過不同形狀的導線夾的相互組合，可形成雙層接線，下層接入主干線，上層接入分支線，形成干線不斷的“T”形連接。產品為防護型，尤其適合在電纜橋架中使用，安裝在橋架中可以有效地防止鼠患對線路的危害。
T型端子型號參數：
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注：B為二分支型
