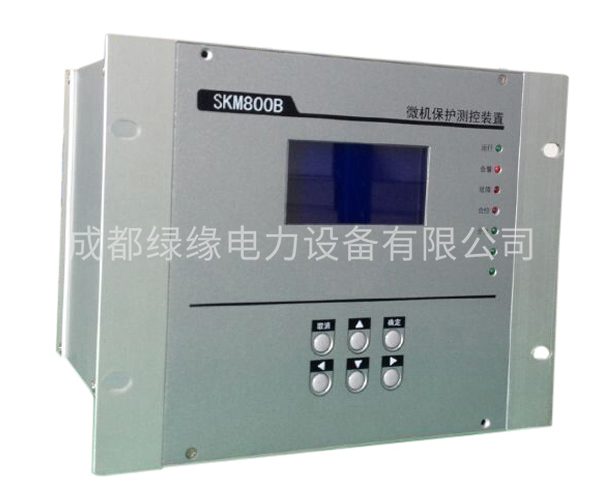

電動機保護裝置SKM800B-MB
電動機保護裝置SKM800B-MB說明：
1、 結構：裝置高4U寬19/2英寸，整個機箱全鋁合金外殼，顯示面板固定在前面上，內部插件從后面差撥。
2、 安裝方式：嵌入式安裝，后插撥式后接線。
3、 外形尺寸：178（高）*229（寬）*{228（深）＋15（端子高度）}。
電動機保護裝置SKM800B-MB裝置
1.1保護功能：
1、二段式電流保護（速斷、過流）；
2、啟動超時保護；
3、堵轉保護；
4、二段式負序定時過流保護；
5、過電壓保護；
6、低電壓保護；
7、零序電流保護；
8、PT斷線檢測及閉鎖低壓及方向保護元件；
9、過熱保護；
10、自動起控制保護；
11、非電量保護及告警；
1.2測控功能：
母線電壓、電動機電流、有功、無功、功率因數、頻率；
14路開光量輸入（交直流通用）；
控制回路監視及斷線告警；
繼電器手動及遙控分合閘操作（可以內帶防跳閉鎖繼電器）；
CAN/RS485通訊接口；
通訊協議及故障錄波（選配）；
以太網接口。
SKM800B系列微機保護產品選型表：
| 產品型號 | SKM800A-L線路保護裝置 | SKM800A-TC配電變保護裝置 | SKM800A-C電容器保護裝置 | SKM800A-MZ電動機差動保護裝置 | SKM800A-MB電動機中和保護裝置 | SKM800A-BT備用電源自動切換裝置 | SKM800A-MJ電壓自動檢測切換裝置 | SKM800A-TZ主變差動保護裝置 | SKM800A-TB主變后備保護裝置 | SKM800A-CK綜合測控裝置 | SKM800A-ZY站用保護測控裝置 | SKM9000后臺監控系統 |
| 功能 | ||||||||||||
| 三段式電流保護 | ¤ | ¤ | ¤ |
|
|
|
|
| ¤ |
|
|
|
| 反時限電流保護 |
| ¤ |
|
|
|
|
|
| ¤ |
|
|
|
| 負序電流保護 |
| ¤ |
|
| ¤ |
|
|
| ¤ |
|
|
|
| 過負荷保護 | ¤ |
|
|
| ¤ |
|
|
| ¤ |
|
|
|
| 零序電流保護 | ¤ | ¤ | ¤ |
| ¤ |
|
|
| ¤ |
|
|
|
| 零序電壓保護 |
| ¤ | ¤ |
|
|
| ¤ |
| ¤ |
|
|
|
| 低頻減載 | ¤ |
|
|
|
|
|
|
|
|
|
|
|
| 電流加速保護 | ¤ |
|
|
|
|
|
|
|
|
|
|
|
| 低壓保護 | ¤ |
| ¤ |
| ¤ |
|
|
|
|
|
|
|
| 過壓保護 |
|
| ¤ |
| ¤ |
|
|
|
|
|
|
|
| 三相自動重合閘 | ¤ |
|
| ¤ |
|
|
|
|
|
|
|
|
| 低壓閉鎖 | ¤ |
|
| ¤ |
|
|
|
|
|
|
|
|
| 差動速斷保護 |
|
|
|
|
|
|
| ¤ |
|
|
|
|
| 比率差動 |
|
|
| ¤ |
|
|
| ¤ |
|
|
|
|
| PT斷線檢測及閉鎖 | ¤ | ¤ | ¤ |
| ¤ | ¤ | ¤ |
| ¤ | ¤ | ¤ |
|
| CT斷線檢測及閉鎖 |
|
|
|
|
|
|
| ¤ |
|
|
|
|
| 電源備自投 |
|
|
|
|
| ¤ |
|
|
|
|
|
|
| 非電量保護 |
| ¤ |
|
| ¤; |
|
|
| ¤ |
|
|
|
| 堵轉保護 |
|
|
|
| ¤ |
|
|
|
|
|
|
|
| 過熱保護 |
|
|
| ¤ | ¤ |
|
|
|
|
|
|
|
| 起動時間過長 |
|
|
| ¤ | ¤ |
|
|
|
|
|
|
|
| 實時時鐘 | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ |
|
| 故障錄波 | ¤ | ¤ | ¤ | ¤ | ¤ |
|
| ¤ | ¤ | ¤ | ¤ | ¤ |
| 以太網通訊 | ¤ | ¤ | ¤ |
| ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ |
| CAN、RS485 | ¤ | ¤ | ¤ |
| ¤ | ¤ | &¤ | ¤ | ¤ | ¤ | ¤ | ¤ |
| SCADA后臺監控 |
|
|
|
|
|
|
|
|
|
|
| ¤ |
