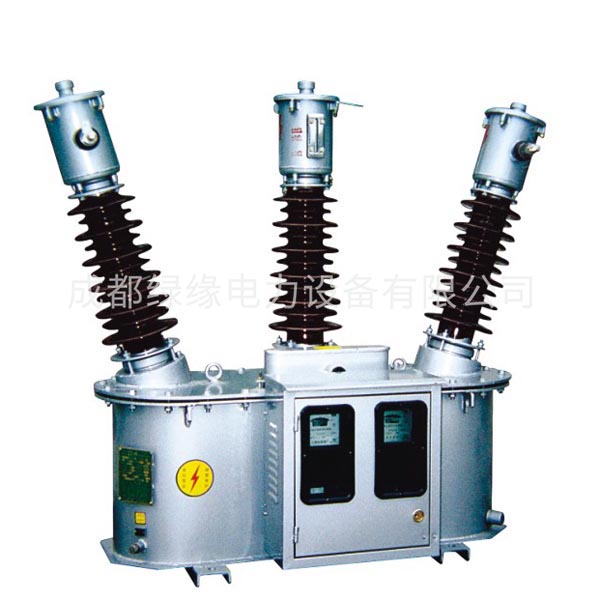

JLS-35型高壓油浸式計量箱 二元件（三相三線）
一、產品概述
JLS-35型三相三線雙向油浸式高壓電力計量箱（組合式互感器），適用于50Hz三相交流、額定電壓為35KV電網上用作電能計量，并安裝在供電變壓器高壓側，儀表箱內裝三相有功電度表及無功電度表，是用來直接測量高壓線路中，有功和無功電能的計量設備。對防止竊電，節約能源，加強供電管理具有重要作用。
二、結構簡介
JLS-35型高壓油浸式計量箱產品由三相二元件組合互感器和儀表箱兩大部分組成，三相二元件組合互感器由兩只單相電壓互感器（PT）及兩只電流互感器（CT）組成，PT、CT均為電磁式，兩只PT繞組采用V/V接法組成三相測量裝置，兩只CT的一次繞組分別與電網A、C相串聯。計量部分有帶止逆器的三相有功、無功電能表各二只，實現正向送電和反向送電的電能計量。一次接AP1-AP2，CP1-CP2為大電流比，接AP1-AP3，CP1-CP3為小電流比。
本產品具有：低磁密、寬負荷、雙向計量油浸計量箱具有多電流比，雙向送電狀態下，無論負荷區間變化較大的時候，均能準確計量電能等特征。（特別說明：所用變壓器油為25號就壓器油）
一、型號表：
| JLS-35 5/5 |
| JLS-35 10/5 |
| JLS-35 15/5 |
| JLS-35 20/5 |
| JLS-35 30/5 |
| JLS-35 40/5 |
| JLS-35 50/5 |
| JLS-35 75/5 |
| JLS-35 100/5 |
| JLS-35 150/5 |
| JLS-35 200/5 |
| JLS-35 250/5 |
| JLS-35 300/5 |
| JLS-35 400/5 |
| JLS-35 500/5 |
| JLS-35 600/5 |
二、主要技術參數
JLS-35電壓部分主要技術參數
| 產品型號 | 額定一次電壓(KV) | 額定二次電壓(V) | 設備最高電壓(KV) | 準確等級及輸出容量(VA) | ******輸出容量(VA) | 一次工頻耐壓(KV) | |
| 0.2 | 0.5 | ||||||
| JLS-35 | 35 | 100 | 40.5 | 40 | 50 | 960 | 80 |
JLS-35電流部分主要技術參數
| 額定一次電流（雙變比結構）(A) | 額定二次電壓A) COSф=0.8/（滯后） | 準確等級及輸出容量(VA) | 準確等級及輸出容量（VA） | 1S短時熱電流(KA) | 額定動穩定(KA) | |||
| 0.25 | 0.2 | 0.53 | 0.5 | |||||
| 2×5；2×10；2×15；2×20；2×25；2×30；2×40；2×50；2×75；2×100 | 5 | 10 | 10 | 10 | 10 | 15 | 90lin | 225lin |
