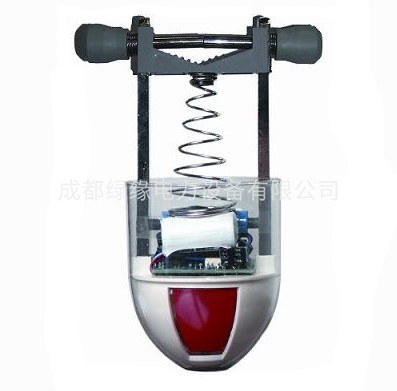

電纜型故障指示器
一、產品詳情
2DG電纜型短路故障指示器是安裝在電力電纜配電線路上、箱變、環網柜、分支箱中，用于指示故障電流流通的裝置。一旦線路發生短路故障，巡線人員可借助指示器上的紅色報警顯示，迅速確定故障區段，分支及故障點。徹底改變過去盲目巡線，分段合閘試送電查找故障的落后做法，極大的提高工作效率，縮短停電時間，有效地提高供電可靠性和經濟效益。
二、設計原理
電纜型短路故障指示器是6-110KV線路用來檢測短路故障點的裝置。是利用線路出現短路故障時電流正突變及線路停電來檢測故障點。
三、技術特點
1）動作準確，抗干擾能力強：信號不受線路、勵磁涌流、高次諧波、電流波動，尤其是電
纜分布電容旁路的影響。
2）故障段查找簡單：指示器直接安裝在配電線路上，通過相鄰兩個指示器動作與否可以很
方便的找到故障段。
3）自動/手動復位：指示器按照出廠設定的復位時間在動作后由故障狀態自動返回正常位
置；也可以按用戶需要進行手動復位。
4）裝卸操作簡單：無需專用安裝工具可帶電裝卸指示器。
四、安裝方法
步驟一：原始狀態；
步驟二：將殼體與金屬件分開；
步驟三：將螺桿擰開；
步驟四：將金屬件卡在電纜上；
步驟五：將殼體與金屬件卡在一起；
步驟六：將螺桿擰緊，使指示器固定在電纜上。
電纜型故障指示器詳情請咨詢我們客服人員熱線電話：028-68538156 87703039
