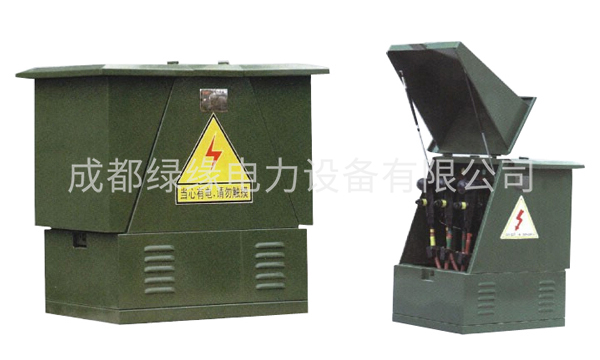

DFW-12/630A高壓歐式電纜分支箱

  一、DFW-12/630A高壓歐式電纜分支箱介紹：
     DFW-12/630A高壓歐式電纜分支箱是最近幾年來廣泛用于電力配網系統中的電纜化工程設備。它的主要特點是雙向開門，利用絕緣穿墻套管作為連接母排，具有長度小，電纜排列清楚，三芯電纜不需大跨度交叉等顯著優點。一般采用額定電流630A螺栓固定連接式電纜接頭，對各種不同的用戶要求均能提供令人滿意的技術方案。
用途：
     廣泛適用于：城市工業園、城市住宅小區、城市商業中心、礦區和鋼鐵廠、汽車、石油、化工、水泥等大型保齡球業及其其他場合的10KV電纜配網系統中環網聯接配電網，是城網改造的理想設備。

二、DFW-12/630A高壓歐式電纜分支箱特點：
   性能參數全絕緣、全密封、全防護、全工況；進出線靈活，實際應用最多有8分支進出線；抗洪水、抗污穢、抗凝露、抗凝霜、耐腐蝕；體積小、機構緊湊、安裝簡單、操作方便；可帶避化器；可安裝帶電指示器，指示操作人員線路帶電；可安裝電纜型故障指示器，便于迅速查找電纜故障；有多種箱體材質可選擇：優質鋼板，不銹鋼等。
使用條件：
    1. 海拔高度≤1000m1000m； (如有特殊要求可在訂貨時注明)
    2. 環境溫度：一25℃ ~ +40℃；
    3. 日相對濕度平均值不超過95％；月相對濕度平均值不超過90％；
    4. 抗震能力：8度；
    5. 無劇烈震動和沖擊以及有火災、化學腐蝕、爆炸危險的場所，DFW-12普通型10KV電纜分支箱，DFW-12普通型10KV電纜分支箱

DFW-12/630A高壓歐式電纜分支箱表一:

項目	參數	項目	參數
額定電壓	12kv	連接點電阻	<40μΩ
額定電流	630A	局部放電	<10/kv
額定頻率	50Hz	潮濕實驗	1kv/100h通過
額定熱穩定電流	20kA/S	適用電纜類型	XLPE
額定動穩定電流（峰值）	50KA	適用電纜截面	25-400mm2
工頻耐壓	45kV/min	適用環境溫度	-40℃——-55℃
雷電沖擊耐壓	105kv	適用海拔高度	<3000m

DFW-12/630A高壓歐式電纜分支箱表二:

序號	型號	規格	L	B	H
1	DFW-12-2	二分支(一進一出)	800	710	1020
2	DFW-12-3	三分支（一進二出）	800	710	1020
3	DFW-12-3A	四分支（一進三出）（一進二出）	920	710	1020
4	DFW-12-4	四分支(一進三出)(二進二出)	920	710	1020
5	DFW-12-4A	五分支(一進思出)（二進三出）	1040	710	1020
6	DFW-12-5	五分支(一進思出)（二進三出）	1040	710	1020
7	DFW-12-5A	六分支（一進五出）（二進四出）	1150	710	1020
8	DFW-12-6	六分支（一進五出）（二進四出）	1150	710	1020
9	DFW-12-6A	七分支（一進六出）（二進五出）	1390	710	1020
10	DFW-12-7	七分支（一進六出）（二進五出）	1390	710	1020
11	DFW-12-7	八分支（一進七出）（二進六出）	1500	710	1020
