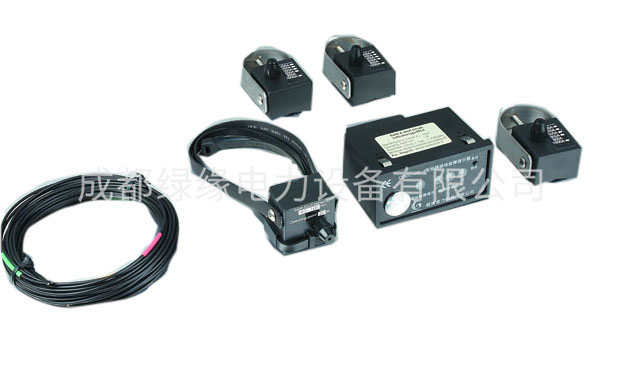

CBDL-JD面板型線路故障指示器
一、產品簡介
CBDL-JD面板型線路故障指示器是配套安裝在配電網絡系統中的環網開關、電纜分支箱、箱變上，用于指示相應電纜區段的短路和單相接地故障的一種實時監測裝置。線路發生故障，工作人員可借助指示器的報警指示，迅速確定故障區段，并找出故障點。同時，報警信息可實時發送到監控中心的服務器，在監控電腦的屏幕上顯示出故障所在的區域和具體位置，引導巡線人員迅速確定故障區段并找出故障點。該指示器為解決故障查找問題提供了******途徑。對提高工作效率，縮短停電時間，迅速恢復供電，提高供電可靠性和經濟效益，有著十分重要的意義。
二、主要功能
1.短路報警指示： 短路傳感器在工作中檢測線路的電流，當線路發生短路故障時電流達到或超過短路電流的整定值時，短路傳感器發出報警信號，通過導線（光纖）傳輸給主機，主機接收到此信號后，產生相應的報警指示信號。
2.接地報警指示： 接地傳感器在工作中檢測線路的零序電流，當線路發生接地故障時接地電流達到或超過接地電流的整定值時，接地傳感器發出報警信號中，通過導線（光纖）傳輸到主機，主機接收到此信號后，產生相應的報警指示信號
3.自動復位：當指示器發出報警信號后，如果無人工進行復位，在整定時間后，指示器可自動進行復位。
4.人工復位：當指示器產生報警后，可通過按下指示器主機面板上的 "復位 / 測試"按鈕保持 2 秒解除報警。
5. 測試：指示器可進行自檢工作。
三、安裝
1 ．主機的安裝：
主機可安裝在環網柜 ( 配電柜、電纜分支箱等 ) 前面板上，拆卸主機須按下主機殼上的金屬彈片。
主機尺寸： 96*48*80 mm 開孔尺寸： 92*44 mm
2 ．短路傳感器的安裝：
短路傳感器必須安裝在電纜的單相分支上，安裝時可直接安裝在被測電纜上，并進行緊固，防止滑動而造成脫落。
3 ．接地傳感器的安裝：
接地傳感器安裝時應注意需將電纜的三根導線包圍起來，電纜的接地線必須回穿傳感器，并緊固，防止滑動而造成脫落。
