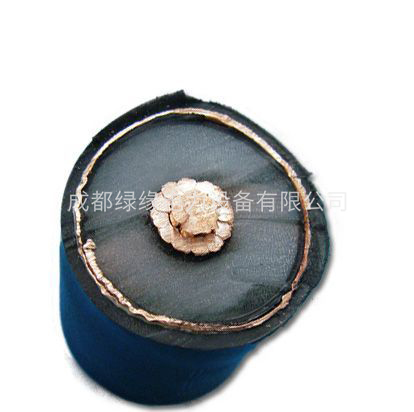

YJV-10 3×25——3×300 高壓電纜
一、產品概述
交聯聚乙烯絕緣電力電纜具有卓越的熱-機械性能，優異的電氣性能和耐化學腐蝕性能，還具有結構簡單，重量輕，敷設不受落差限制等優點，是目前廣泛應用于城市電網，礦山和工廠的新穎電纜。
電纜的絕緣-交聯聚乙烯是利用化學方法和物理方法使線型分子結構的聚乙烯轉化為立體網狀結構的交聯聚乙烯，從而大幅度的提高了聚乙烯的熱機械性，從而保持了優異的電氣性能。
交聯聚乙烯絕緣電力電纜導體最高額定工作溫度為90℃，比聚氯乙烯絕緣，聚乙烯絕緣電纜均高，所以電纜的載流量也進一步提高。
二、使用要求
工作溫度
導體最高額定工作溫度90℃
導體短路溫度
最高溫度不得超過250℃，最長時間不超過5秒。
安裝敷設溫度
電纜安裝敷設溫度不低于0℃
空氣中敷設：環境溫度40℃
土壤中敷設：環境溫度25℃
三、使用特性
工頻額定UO/U為0.6/1KV。
電纜導體允許長期最高工作溫度為90℃。
短路時（最長持續時間不超過5s）電纜導體的最高溫度不超過250℃。.
電纜敷設時環境溫度應不低于0℃。
電纜彎曲半徑：不小于電纜外徑的15倍。
四、電纜分類
根據電壓進行分類并沒有嚴格的劃分，只是根據業內普遍認同的說法進行劃分。根據使用電壓，yjv電纜可分為
1KV及以下為低壓電纜；
1KV~10KV為中壓電纜；
10KV~35KV為高壓電纜；
35~220KV為特高壓電纜。
YJV-10 3×25——3×300 高壓電纜型號參數：
| 導體標稱截面 | 絕緣厚度 | 護套厚度 | 電纜近似外徑 | 電纜近似重量 | 20℃導體 | 電纜載流量 | 短路電流 | |||
| 直流電阻 | 在空氣中 | 直埋土壤中 | 導體 | 屏蔽層 | ||||||
| 銅帶 | 銅絲 | |||||||||
| mm² | mm | mm | mm | kg/km | Ω/km | A | A | KA | KA | KA |
| 3×25 | 4.5 | 2.4 | 48 | 2486 | 0.727 | 120 | 125 | 3.69 | 2.958 | —— |
| 3×35 | 4.5 | 2.5 | 50 | 2963 | 0.524 | 140 | 155 | 5.15 | 2.958 | —— |
| 3×50 | 4.5 | 2.6 | 53 | 3481 | 0.387 | 165 | 180 | 7.31 | 2.958 | —— |
| 3×70 | 4.5 | 2.7 | 57 | 4036 | 0.268 | 210 | 220 | 40.2 | 2.958 | —— |
| 3×95 | 4.5 | 2.8 | 61 | 5147 | 0.193 | 355 | 265 | 13.8 | 2.958 | —— |
| 3×120 | 4.5 | 2.9 | 64 | 6116 | 0.153 | 290 | 300 | 17.4 | 2.958 | —— |
| 3×150 | 4.5 | 3.1 | 68 | 7187 | 0.124 | 330 | 340 | 21.7 | 2.958 | —— |
| 3×185 | 4.5 | 3.2 | 72 | 8379 | 0.0991 | 375 | 380 | 26.7 | 2.958 | —— |
| 3×240 | 4.5 | 3.3 | 77 | 10391 | 0.0754 | 435 | 435 | 34.6 | 3.301 | —— |
| 3×300 | 4.5 | 3.5 | 82 | 12336 | 0.0601 | 495 | 485 | 43.1 | 3.301 | —— |
