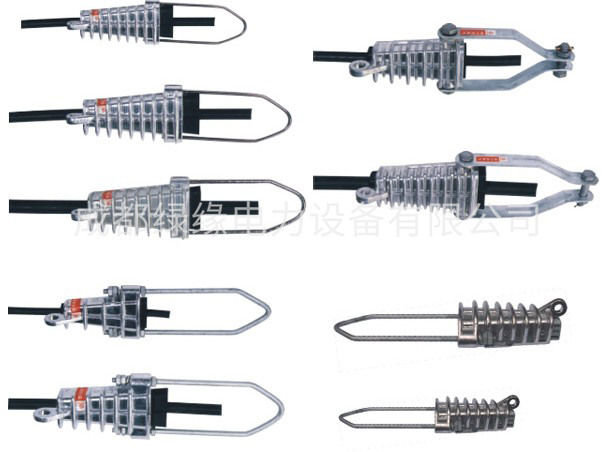

NEJ楔型絕緣耐張線夾（橢圓錐型掛板式）
一、產品用途
NEJ(JNE)系列楔型絕緣耐張線夾適用于額定電壓10kV及以下架空絕緣導線的終端或耐張段兩端或耐張段兩端將架空絕緣導線固定和拉緊在耐張絕緣子上。
二、結構特點
NEJ(JNE)系列楔型絕緣耐張線夾的楔型結構，對導線的握力與拉力成正比，具有自緊特點，運行免維護。
線夾的C形殼體采用高強度、抗氧化鋁合金壓鑄成型，無磁滯、渦流，為節能型金具。
殼體C型開口設計，內楔和導線置入容易，安裝方便快捷。
內楔為耐候型絕緣增強工程塑料制造，施加交流耐壓45kV，保壓1分鐘不擊穿和閃絡。
三、 特別提示
選型時，應先確定適用導線的實際外徑，因絕緣導線除分10kV、1kV電壓等級外，還有薄絕緣、厚絕緣的區分以及是否帶鋼芯等。
NEJ楔型絕緣耐張線夾（橢圓錐型掛板式）規格及技術參數：
| 拉板式 | 螺桿式 | 適用電纜線徑范圍 | 適用導線標稱截面（mm） | 標稱破壞載荷（kN） | |
| JKLYJ-1 | JKLYJ-10 | ||||
| NEJ-101 | NEJ2-101 | φ7~φ9.5 | 16~25 | - | ≥14.5 |
| NEJ-102 | NEJ2-102 | φ9~φ11.5 | 35~50 | - | |
| NEJ-103 | NEJ2-103 | φ11~φ13.5 | 70 | 16 | |
| NEJ-104 | NEJ2-104 | φ13~φ15.5 | 95 | 25~35 | |
| NEJ-205 | NEJ2-205 | φ15~φ17.5 | 120 | 50 | ≥22 |
| NEJ-206 | NEJ2-206 | φ17~φ19.6 | 150 | 70 | |
| NEJ-207 | NEJ2-207 | φ19~φ21.5 | - | 95~120 | |
| NEJ-307 | NEJ2-307 | 185 | ≥28 | ||
| NEJ-308 | NEJ2-308 | φ21~φ23.5 | - | 150 | |
| NEJ-408 | NEJ2-408 | 240 | ≥36.5 | ||
| NEJ-409 | NEJ2-409 | φ23~φ25.5 | - | 185 | |
| NEJ-410 | NEJ2-410 | φ25~φ27.5 | - | 240 | |
| NEJ-511 | ／ | φ28~30 | - | 300 | ≥45 |
| NEJ-512 | ／ | φ31~33 | - | - | |
