絕緣片形冷壓線鼻
一、產品特征
絕緣片形冷壓線鼻端頭尾部鑲銅套再套絕緣套，絕緣套為硬質，并具有可塑性，壓接后成型美觀，并起到了固定導線的作用，克服了在小線徑上使用裸形端頭。
二、產品特點
絕緣片形冷壓線鼻參照國外先進工業國家技術標準和質量要求；產品通過國家電控配電設備質量監督檢驗中心測試。端頭系列齊全，品種分多，品質優良，可與世界著名廠家相媲美，在標準的規格前提下，采用99.9%高純度工業用銅制成，表面鍍銀、尾部縫處焊銀，內孔制有螺紋線、進口絕緣套，按國際通用色標別辯等特點。
絕緣片形冷壓線鼻產品參數：
0.5～1.5mm2(22-16) Imax=19A Material:Copper thickness 0.75mm

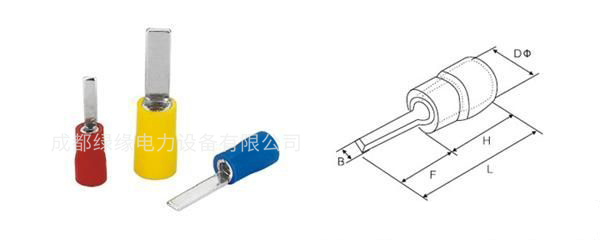

| ITEM.NO.型號 | DIMENSION | COLOR顏色 | ||||
| B Ф(mm） | L (mm) | F (mm) | H (mm) | D Ф(mm) | ||
| DBV 1.25 - 10 | 2.3 | 20.0 | 10.0 | 10.0 | 4.3 | Red紅 |
| DBV 1.25 - 11 | 3.0 | 21.0 | 11.0 | |||
| DBV 1.25 - 14 | 3.0 | 24.0 | 14.0 | |||
| DBV 1.25 - 18 | 2.3 | 28.0 | 18.0 | |||
1.5～2.5mm2(16-14) Imax=27A Material:Copper thickness 0.80mm
| ITEM.NO.型號 | DIMENSION | COLOR顏色 | ||||
| B Ф(mm） | L (mm) | F (mm) | H (mm) | D Ф(mm) | ||
| DBV 2 - 10 | 2.4 | 19.0 | 9.0 | 10.0 | 4.9 | Blue藍 |
| DBV 2 - 14 | 2.4 | 24.0 | 14.0 | |||
| DBV 2 - 18 | 2.4 | 28.0 | 18.0 | |||
4～6mm2(12-10) Imax=48A Material:Copper thickness1.00mm
| ITEM.NO.型號 | DIMENSION | COLOR顏色 | ||||
| B Ф(mm） | L (mm) | F (mm) | H (mm) | D Ф(mm) | ||
| DBV 5.5 - 10 | 2.8 | 22.5 | 10.0 | 13.0 | 5.6 | Yellow黃 |
| DBV 5.5 - 14 | 4.5 | 26.5 | 14.0 | |||
| DBV 5.5 - 18 | 4.5 | 30.5 | 18.0 | |||
