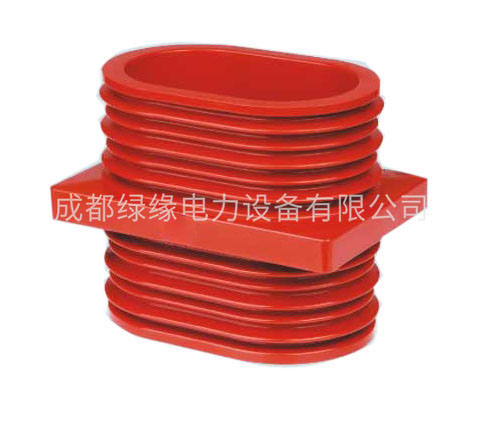

TG3-10Q/195(140×200)穿墻套管
一、產品簡介
TG3-10Q穿墻套管為環(huán)氧樹脂凝膠成型結構，外形結構尺寸大小為170×240（140×200）mm 高195mm。
主要適用于額定電壓為10KV及以下的 戶內成套設備中，作絕緣隔離和聯(lián)接過度之用。套管耐污及潮濕，無需特別維護，只需定期地清理表面污質。安裝時母排從孔內穿過。周圍環(huán)境溫度在+40℃~5℃之間;當空氣溫度+20℃時，相對濕度布超過85% 無嚴重影響觸頭盒絕緣的氣體、蒸汽、灰塵及其它爆炸性和腐蝕介質的場所。
TG3-10Q/195(140×200)穿墻套管產品尺寸參數(shù)
| A | 8 | 10 | 12 | 12 |
| B | 62 | 82 | 102 | 122 |
圖二:
| A | 63 | 83 | 83 | 103 |
| B | 9 | 13 | 33 | 13 |
